Asansör Kontrol Sistemi

Sx Plus

Asansör Kontrol Sistemi

SX PLUS
  • Genel
  • Detaylar
  • Broşür
  • Teknik Dökümanlar
  • Sertifikalar
  • Halatlı ve Hidrolik tüm asansörlerde kullanılabilme,
  • 16 durağa kadar tüm kumanda türlerinde kat butonyerleriyle soketli CAN Bus kablosu üzerinden seri haberleşme,
  • VVVF hız kontrol cihazı ile 1,60 m/s hıza kadar çalışma,
  • Sadece bir manyetik şalter ile kat konumunu, durma mesafesini ve seviye düzeltme bölgesini tayin edebilme (MPA3)
  • EN81-1, -2 ve A3 ‘e uygunluk

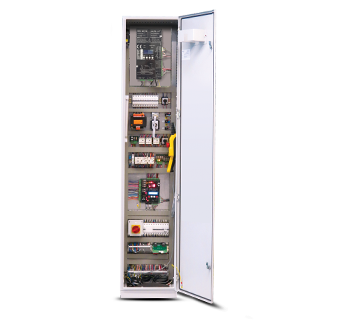

SXPLUS/CPU kartı kumanda panosunda bulunur ve asansör kumanda sisteminin anakartıdır. Asansör kuyusundan, kapılardan, kabinden ve katlardan gelen izole edilmiş sinyallerin tamamı SXPLUS/CPU kartına iletilir ve program algoritmasına göre asansör çalışma prensiblerine uygun olarak çalışmasını yönlendirir

SX/CAB kartı revizyon kutusunda bulunur. Kabin içindeki iç çağrılar, kabin lambası, otomatik kapı çıkışları gibi giriş çıkışların bağlandığı karttır. Kumanda panosunda bulunan SXPLUS/CPU kartı ile CAN Bus üzerinden haberleşir

SP/PT1 kartı kumanda panosunda bulunur. Revizyon kutusundan gelen bilgileri, makina dairesinden gelen motor termiği,yangın,deprem girişlerini ve katlardan gelen kat bağlantılarını SXPLUS/CPU kartına iletir

TRM kartı kabin butonyeri içinde bulunur. İç çağrıları, kapı açma(DTO) ve kapama(DTS) komutlarını, vatman girişlerini SX/CAB kartına iletir. SX/CAB kartından gelen 7 segment göstergeleri, aşağı – yukarı yön oklarını ve gray/binary çıkışlarını üzerinde bulunduran terminal kartıdır.
